  DL1 データロガーの詳細情報



  • 高性能なGPSを標準装備
    　DL1 MK2（以下DL1）は、高精度なGPS-3テクノロジーに基づき、位置と速度を計算します。これは、軍用規格を除く一般に利用可能な低価格GPSで、最も速く、最も正確なシステムです。 GPSと加速度計からの測定は1秒当たり100回おこない、高速で高精度に測位します。

  • 加速度計を内蔵
    2軸2G（オプション6G）の高精度な加速度計を内蔵しています。

  • コンパクトフラッシュメモリカードにデータを記録
    　CFカードは振動に強く、データロギングに使用するのに理想的です。観測気球や爆破現場の撮影など、悪環境にも耐える耐久性があります。 低価格、コンパクト、簡単な交換、高速読み込み、大容量などの利点があります。

  • 8つのアナログ入力
    　DL1は、8つの高精度なアナログ入力を持っています。
    　入力はすべて、12ビット(4096段)で、12vフルスケールの入力が可能です。

  • 2種類の回転数入力
    　DL1 は、2つの回転数入力を持っています。（排他利用）
    　一つは、ECUからフルトラなどへのローレベル信号用、もう一つは、イグニッションコイルなどからの高電圧用入力です。

  • 4つのホイール/回転軸速度
    　DL1は、4つの独立したホイール/回転軸速度入力を持っています。
    　これらは4輪すべての軸回転数、あるいはトルクコンバーターのスリップ率などを測定するために使用できます。

  • 精度
    あらゆる使用に最適な高精度。
    速度誤差 ±0.1 %以下。（例えば時速300km/hで±0.3km/h以下）
    位置誤差 平均3m以下（標準装備の5HzGPS）

  • シリアルデータ(RS232)入力
    　外部からのシリアルデータを受信できます。
    　例えば、ECU、OBD2、あるいはCANデータ(適切なアダプタが必要です）からのシリアルデータ(RS232)です。センサー信号と同様に、コンパクトフラッシュへのデータ記録が可能です。

  • ラップビーコン入力
    　ラップビーコンの入力が可能です。
    　また、他の目的で使用可能なディジタル入力としても使用できます。

  • 超小型
    　今までのロガーの常識では考えられない 110mm x 75mm x 30mmの超小型です。重量約180gで、車両に対するウエイトの問題を解決します。
    　本体は 2mm厚の一体整形アルミニウムケースに収められ、表面と背面パネルはカーボンファイバー製。ステンレススクリューを使用しています。

  • 簡単操作　
    　記録の開始と停止は、一つのボタンを押下するだけです。
    遠隔操作が可能なリモコンとステータス表示を簡単に追加できます。

  • 試験
    　DL1は、数々の試験により高い信頼性を持っており、あらゆるデータを正確に測定できます。また、ユニットへの接続部は、すべて防振設計です。

  • パワフル
    最新の高速RISCプロセッサを２つ使用し、内蔵フラッシュメモリーによるアップデートを可能にしています。

  • ソフトウエアー
    付属ソフトウエアー

5HzGPSの取得データ偏差図 （取得地:イギリス　単位:m　静止状態）

20HzGPSの取得データ偏差図 （取得地:イギリス　単位:m　静止状態）
　このデータは、誤差2cmのRTKシステムを使用した測定結果を基準点として、約30分間連続して測定したものです。 加速度センサーによる補正などは一切しておらず、GPSの生データをプロットした図です。

CFメモリーカードは別売りです。（1時間の記録あたり 約18MBの容量が必要です）
データの読み込みには、USBメモリーカードリーダーの使用をお勧めします。

■ DL1 MK2仕様

 メモリー  コンパクトフラッシュタイプ I
 FAT16 PC フォーマット
 最小カード容量 32MB
 最大カード容量 2GB (FAT16の限界)
 GPS   出力＝位置・速度
 更新間隔 ＝ 5Hz （オプション20Hz）
 GPS 加速度追尾能力 約4G
 GPS アンテナ  マグネティックベース
 3.3v 駆動
 SMA コネクタ
 加速度センサー
  2軸 ±2G （オプション±6G）
 アナログ入力  12 bit 合計 8入力
 12v フルスケール入力
 すべての入力は、過剰電圧に対し2重プロテクト
 周波数入力  外部周波数入力 4
 最大入力周波数 2kHz
 トリガー入力 LO = 1v以下　HI = 4v以上　最大 15v
 ラップビーコン入力  トリガー入力 LO = 1v以下　HI = 4v以上　最大 15v
 スタート入力  スタート信号入力　アース接続によりスタート・ストップ
 サンプリングステータス表示  オープンコレクター出力 （ONになると接地されます）
 最高 50mA.
 電源   DC 12v
 最低 10v以上　最大 15v
 電流 約 180mA
 コンパクトフラッシュカード+5v 100mA
 回転数 (ハイレベルl)  ハイボルテージトリガー
 ローテンションイグニッションコイル
 ハイテンションコードに巻き付け  etc.
 回転数 (ローレベル)  ローボルテージ トリガー入力
 LO = 1v以下　HI = 4v以上　最大 15v
 最高入力周波数 300Hz
 ケース材質  外装＝2mm厚アルミ　パネル＝カーボンファイバー
 コネクタータイプ  3.5mm ピッチスクリューコネクター
 メインプロセッサ  24MHz RISC CPU フラッシュメモリー内蔵
 GPS シリアルポート  ボーレート 4800 ボー
 NMEA メッセージ $GPRMC $GPGGA,
 DL1 シリアルポート  ポート 1 4800 ～ 115200
 ポート 2 RS232 データ収集 ECU, OBDII など
 現時点でシリアルアダプターは提供しておりません。
 加速度センサー  2 高精度出力
 2Gフルスケール
 0.005G.
 オプション10Ｇ センサー（製造時オプション）
 対振動  社内テスト 25G, 50Hz.
 対温度   社内テスト -20℃ ～ 70℃

 付属品

  DL1 MK2本体
 ソフトウエアCD-ROM
 ヘルプCD-ROM
 コネクタ一式
 ケーブル一式
 シガレットライター電源アダプタ
 GPSアンテナ（マグネット設置）
 固定金具一式
 収納ケース一式
 サイズ  幅110mm x 奥行き75mm x 高さ30mm
 合計質量  約 180ｇ
 保証期間  一年間
 カタログ  DL1カタログ （MK2カタログは現在制作中です）
 高精細画像

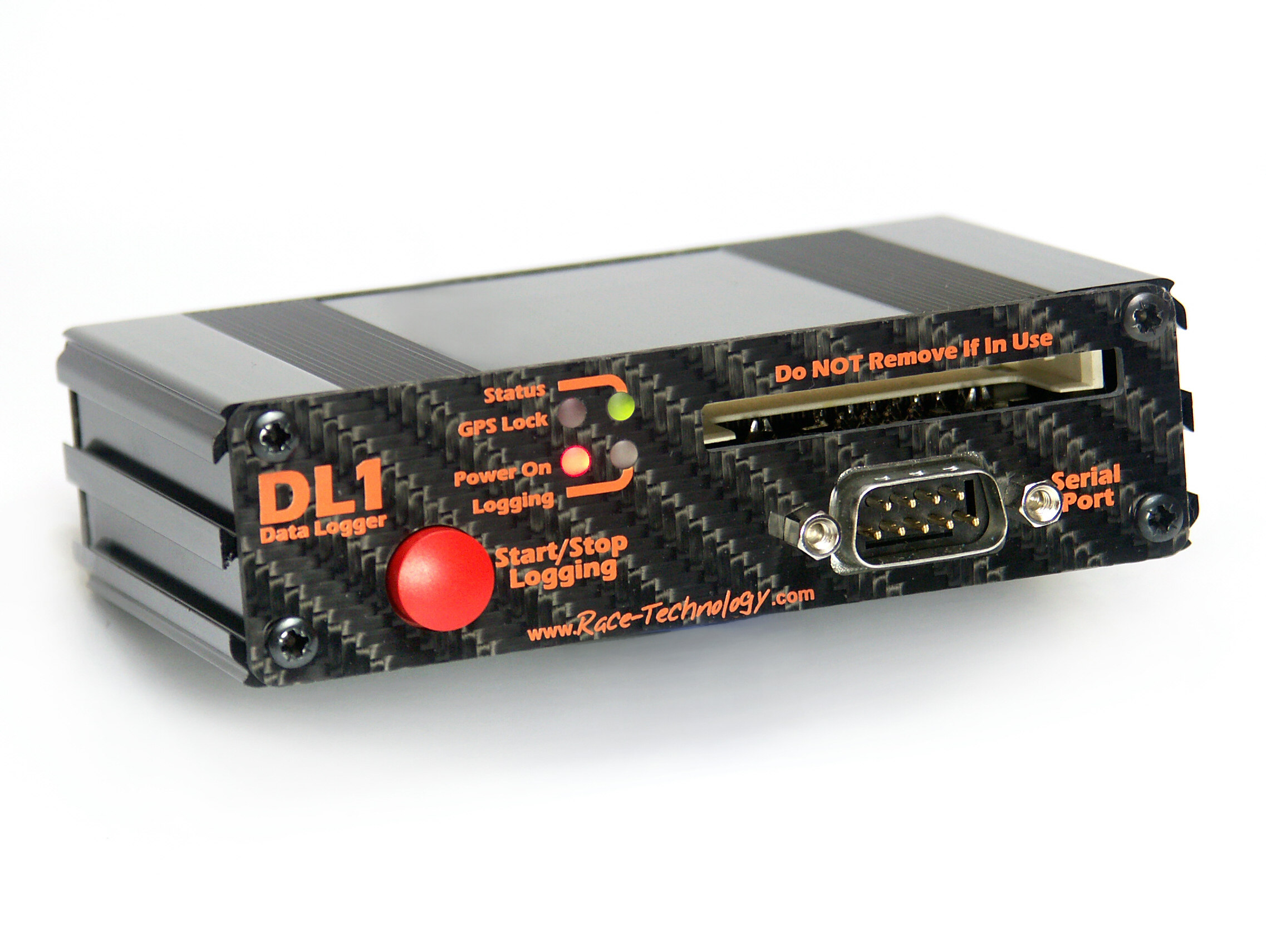

 正面 高精細画像

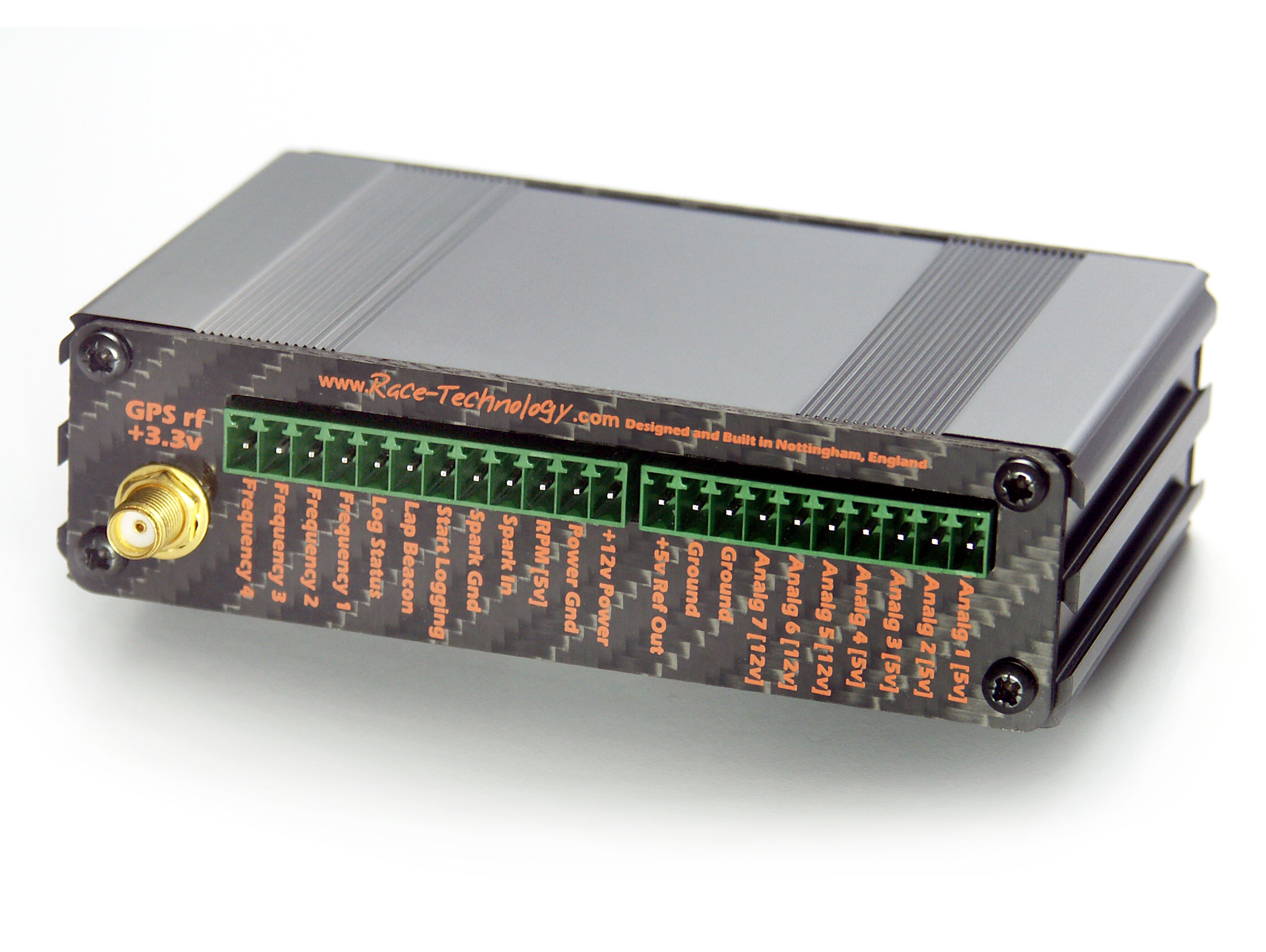

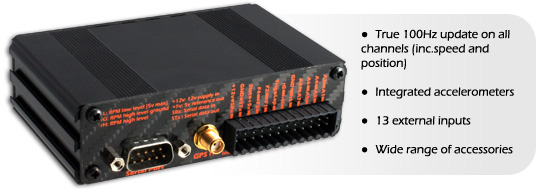

 背面 高精細画像

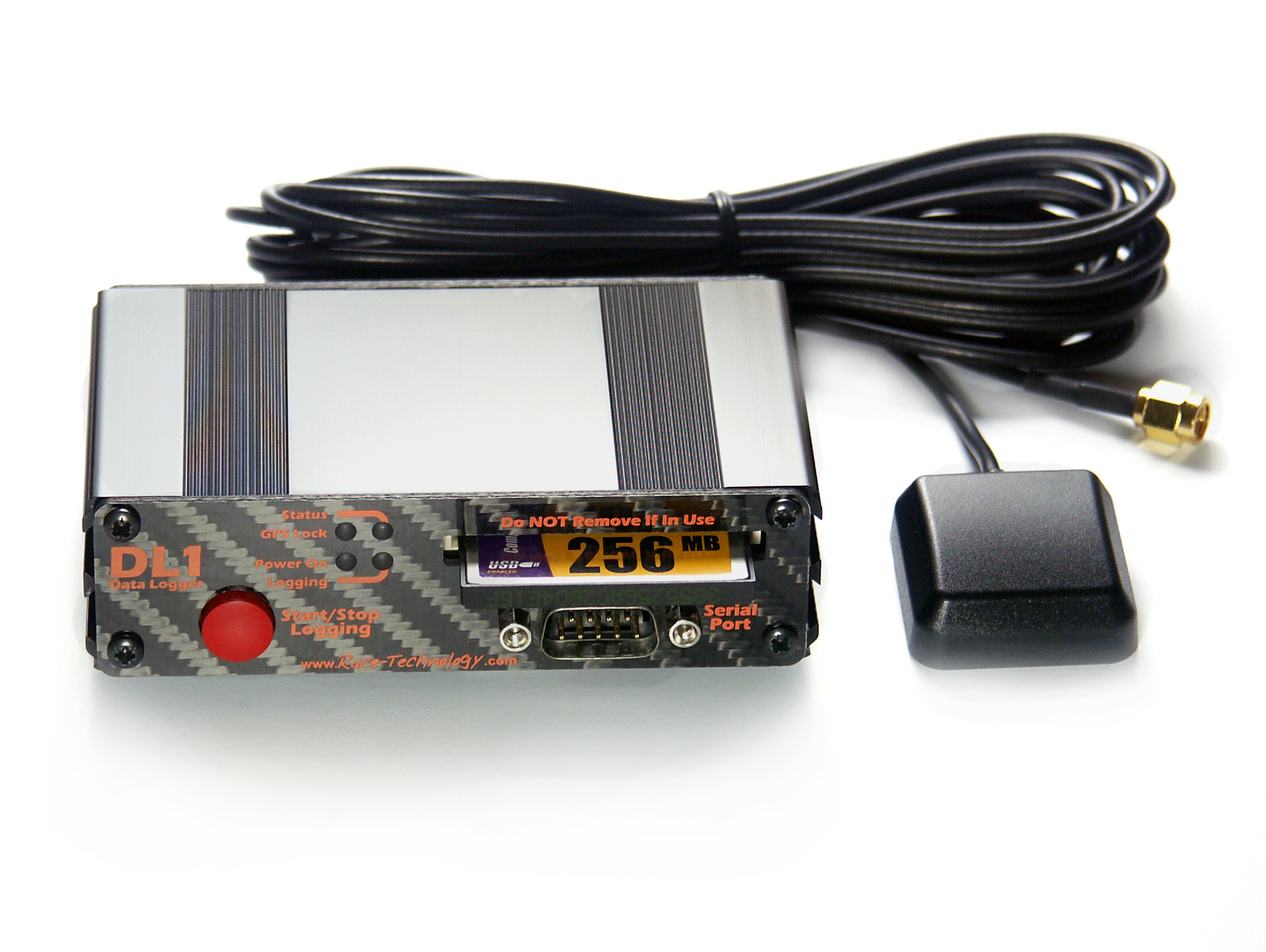

 アンテナセット 高精細画像

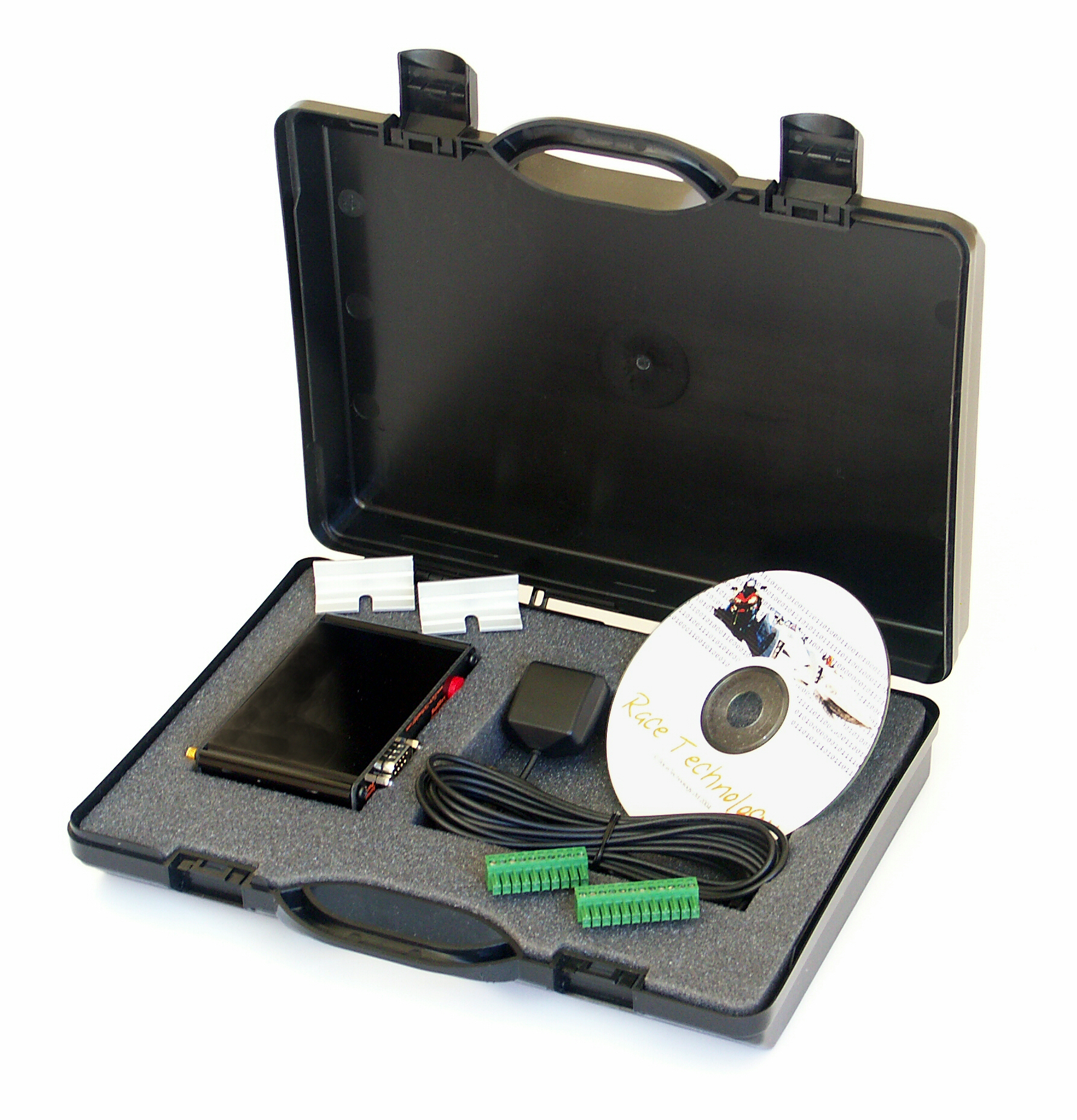

 フルセット 高精細画像
 パームトップサイズ 高精細画像


※本品は性能試験装置です。
※DL1は、ご使用になる方により性能を発揮できる製品です。
一般的な製品のように、詳細な使用方法をサポートできる製品ではありません。
