  リアルタイム キネマティック スリップアングル


SPEEDBOX-MK2-RTK は、スピードボックスのアップグレードオプションです。

RTKオプションは、SPEEDBOX-MK2の機能に加え、下記の機能を持っています。

SPEEDBOX-MK2-RTKは、 "Moving Base Real Time Kinematics" GPS技術により、 ヨー と ピッチ を20Hzで計測します。 これらのパラメーターは、2つのGPSのアンテナから計測され、非常に正確な位置情報から計算されます。

2本のGPSのアンテナの相対的位置が数mm以内の誤差で計測され、2本のアンテナ間(基準距離1m)によって、ヨー および ピッチ を計算し、ヘッディング、傾斜度、速度、位置情報が測定されます。

ヨー および ピッチ はGPSによって位置測定するために、車両の動きは必要ありません。




■ SPEEDBOX-MK2-RTK 使用方法

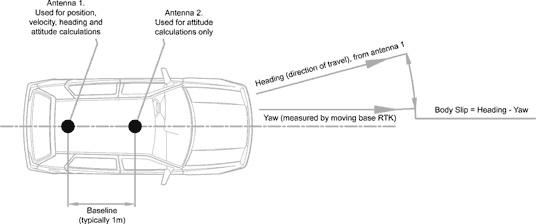

2本のGPSアンテナを、およそ1mの間隔で設置します。
SPEEDBOX-MK2が自動で計算しますので、アンテナの正確な位置決めは必要ありません。
SPEEDBOX-MK2-RTKは、RS232、CAN、パルス、アナログ で出力します。


■ SPEEDBOX-MK2-RTK 測定精度 (GPS測位のみで実現しています)

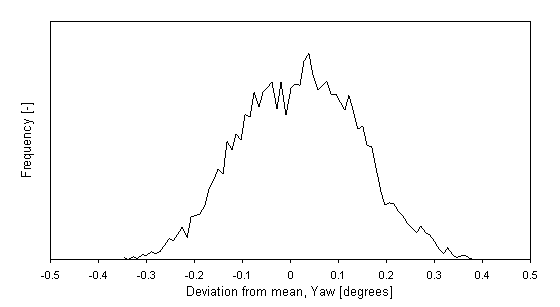

静止状態 : 80分間のヨーアングルログデータ

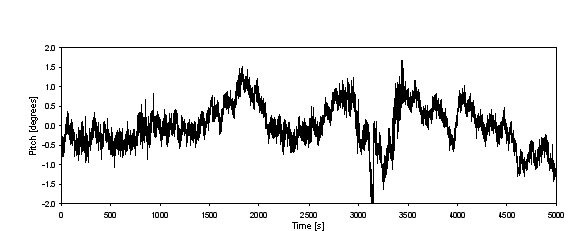

静止状態 : 80分間のピッチアングルログデータ





■ SPEEDBOX-MK2-RTK 専用オプション

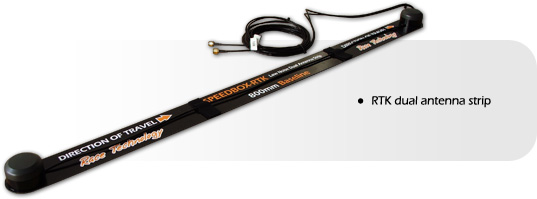

RTK デュアルアンテナストリップ

製品内容:ローノイズGPSアンテナx2 , CNCマグネットマウント , アンテナケーブル
